Plan d'éoliennes
(plan d'une éolienne de pompage)
Mais facilement adaptable pour produire du courant

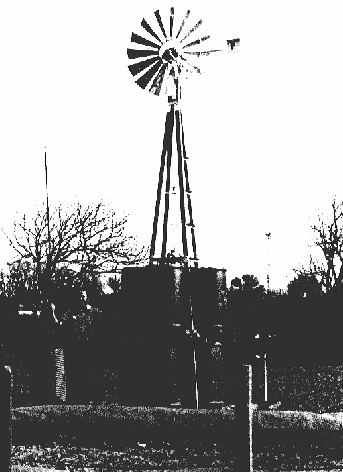

Utilisez le vent...  une éolienne de pompage

                               Cette éolienne réalisée par
               Michel BOUCHé permet l'arrosage
        goutte à goutte d'un jardin de 1 000 m2.
    L'économie d'énergie réalisée par rapport
      à l'utilisation d'une motopompe, pour ce
          même travail, s'avère très intéressante.



         DESCRIPTION
       GÉNÉRALE

     L'éolienne se compose d'un pylône
scellé sur la margelle du puits.  La
rotation de l'hélice entraîne une
pompe de jardin modifiée qui remplit
  une réserve d'eau de 2 000 1, composée
de huit fûts en plastique reliés par
une tuyauterie.
Les problèmes que pose cette
réalisation sont les suivants :
  - orientation de l'éolienne
- régulation de la rotation
- arrêt du pompage




*Le pylône est solidement fixé à des
pattes scellées dans des plots de
béton. Sur ce pylône est boulonnée
une rehausse en cornière. Elle comporte :
-    Quatre montants AH pourvus
d'une ceinture AI, boulonnée au pylône
principal et une plaque porte-
appareillage AJ, en tôle striée de 5,
les stries se trouvant dessous, côté
soudure.
- AJ comporte un trou central de 90
mm de diamètre, autour duquel, côté
strié, est soudé un fer plat AK, formé
en anneau de 160 mm de diamètre.
  Un second anneau AK est soudé
dans la rehausse. Tous deux servent
de cage aux roulements du pivot.




une adresse pour les éoliennes de pompage

*"Mistral" S.E.V.M
32, rue  marcellin berthelot,
 BP2009,
53020 Laval cedex 9



LE PYLÔNE
Il se compose de quatre cornières M
provenant d'un pylône EDF réformé
mais pouvant être bâti de toutes
pièces. Des entretoises AB renfor-
cent les quatre côtés du pylône ain-
si construit, jusqu'à la moitié de sa
hauteur. Le plus accessible des cô-
tés est pourvu d'une échelle en cor-
nière AC permettant l'accès au
mécanisme. La base du pylône sera
ultérieurement équipée des supports
de fûts AD et AE.

L'EMBASE PIVOTANTE
(voir fig. 1)
Elle est essentiellement faite d'une  plaque striée BA (stries au-dessus),percée d'un trou central de 80 mm de diamètre. Un tube BB y est engagé
et soudé bien d'équerre.
Un tube BC est soudé à l'intérieur de BB, par l'intermédiaire de quatre entretoises
BD, deux en haut, deux en bas. Il guidera la tige de commande.
Les trous de montage des supports de gouvernail et des cages de roulements de l'arbre sont percés sur BA,
au fur et à mesure du montage.
Guide par ses roulements placés
dans leurs cages AK, l'embase pivote sur une butée à billes réalisée



la suite click ici
