Plan d'éoliennes
|
||||||
sert de moyeu ; de
quatre rayons CJ soudés sur CI ; d'un cercle CK soudé sur CJ. Avant de cintrer le fer plat de 1 024 mm nécessaire à CK, il convient de marquer les emplacements des 15 pales, tous les 68,2 mm, et des doubles rayons, tous les 204,8 mm. Les rayons CL sont soudés sur CI, au ras de la rondelle CK. Les rayons CM sont soudés à l'autre extrémité de CI et réunis à CK par des raidisseurs CN. Un cercle de fer rond CO est cin- tré à 1021 mm de diamétre pour être soudé aux rayons après mise en place des pales CP préparées dans de la tôle galvanisée de 10/101. Les supports de pales CO sont soudés sur CK, avec un angle de 30' et les pales sont enfilées sur CO. Chacune est soudée sur son support. Enjouant sur leur flexibilité les pales sont également réparties sur CO et soudées. CO est soudé sur les rayons CL et CM puis refermé. La roue peut être mise en place pour essais. |
L'éolienne
fixée sur son pylône
|

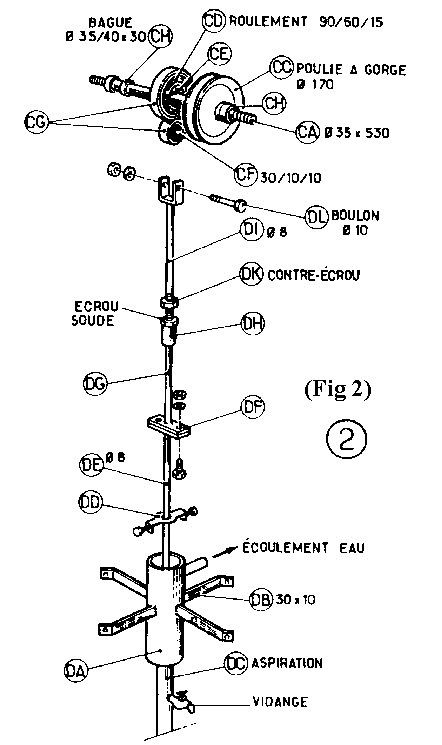

L'ENTRAINEMENT DE LA POMPE (fig. 2) La pompe DA est fixée au pylône par quatre supports DB, en veillant '- ce que l'écoulement soit légèrement au dessus du dernier étage de réser- voirs. Pour cela, il sera probablement nécessaire de rallonger le tuyau d'as- piration DC. Au sommet de DA, un étrier de guidage DD est disposé pour éviter les mouvements parasites de la tige de piston DE, laquelle est sciée et reçoit la moitié de l'accouple- ment DF l'autre moitié de DF est soudée à une tige DG qui descend de l'arbre d'entraînement CA. Ces deux parties sont assemblées par deux boulons. La liaison avec CA se présente comme suit: * à l'extrémité de DG est soudé un manchon DH, composé d'un tube auquel est soudé un écrou. * dans l'écrou se visse l'extrémité filetée d'une tige DI munie d'un étrier DJ, le tout bloqué par un contre-écrou DK lorsque la course du piston de la pompe est réglée. DJ est solidarisée au roulement CF par un boulon DL, et peut trans- mettre à la pompe le mouvement alternatif obtenu par l'excentrique CD. |
||||
ORIENTATION
(Fig3)
Sur la plaque pivotante BA se bou-
lonne un support EA, qui va suppor-
ter tout l'ensemble orientation, regu-
lation, freinage,
L'éolienne est maintenue face au vent
par un gouvernail EB, monté sur une
tige EC. Celle-ci s'articule autour d'un
axe ED traversant le tube pivot EE,
soudé à l'extrémité de EA. Pour la
bonne stabilité du montage, il faut le
renforcer. Deux fers plats EF partent
de EC et portent également un tube
pivot EE. Un morceau d'UPN, EG, est
soudé entre les deux pour servir de
guide et recevoir EC. l'axe ED est
ainsi parfaitement maintenu.
